Topologia de rede

A topologia de rede descreve como é o layout duma rede de computadores através da qual há o tráfego de informações, e também como os dispositivos estão conectados a ela.

Há várias formas nas quais se pode organizar a interligação entre cada um dos nós (computadores) da rede. Topologias podem ser descritas fisicamente e logicamente. A topologia física é a verdadeira aparência ou layout da rede, enquanto que a lógica descreve o fluxo dos dados através da rede.

Rede em barramento

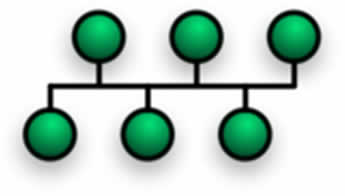

Rede em barramento é uma topologia de rede em que todos os computadores são ligados em um mesmo barramento físico de dados. Apesar de os dados não passarem por dentro de cada um dos nós, apenas uma máquina pode “escrever” no barramento num dado momento. Todas as outras “escutam” e recolhem para si os dados destinados a elas. Quando um computador estiver a transmitir um sinal, toda a rede fica ocupada e se outro computador tentar enviar outro sinal ao mesmo tempo, ocorre uma colisão e é preciso reiniciar a transmissão.

Essa topologia utiliza cabos coaxiais. Para cada barramento existe um único cabo, que vai de uma ponta a outra. O cabo é seccionado em cada local onde um micro será inserido na rede. Com o seccionamentodo cabo formam-se duas pontas e cada uma delas recebe um conector BNC. No micro é colocado um "T" conectado à placa que junta as duas pontas. Embora ainda existam algumas instalações de rede que utilizam esse modelo, é uma tecnologia obsoleta.

Rede em anel

A topologia de rede em anel consiste em estações conectadas através de um circuito fechado, em série, formando um circuito fechado (anel). O anel não interliga as estações diretamente, mas consiste de uma série de repetidores ligados por um meio físico, sendo cada estação ligada a estes repetidores. É uma configuração em desuso.

Redes em anel são capazes de transmitir e receber dados em qualquer direção. As configurações mais usuais, no entanto, são unidirecionais; o projeto dos repetidores é mais simples e torna menos sofisticados os protocolos de comunicação que asseguram a entrega da mensagem corretamente e em seqüência ao destino, pois sendo unidirecionais evita o problema do roteamento.

Nesta topologia cada estação está conectada a apenas duas outras estações, quando todas estão ativas. Uma desvantagem é que se, por acaso apenas uma das máquinas falhar, toda a rede pode ser comprometida, já que a informação só trafega em uma direção.

Em termos práticos, nessas redes a fiação, que geralmente é realizada com cabos coaxiais, possui conectores BNC em formato de "T", onde uma das pontas se encaixa na placa de rede; uma é a origem do cabo vinda da máquina anterior e a outra será o prosseguimento para a máquina seguinte.

Topologia em estrela

Estrela é nome de uma topologia de rede de computadores. Pode-se formar redes com topologia estrela interligando computadores através de hubs, switches ou qualquer outro concentrador/comutador.

Diz-se que uma rede tem topologia estrela quando um computador se conecta a outro apenas através de um equipamento central concentrador, sem nenhuma ligação direta, nem através de outro computador.

Estrela - A topologia estrela é caracterizada por um elemento central que "gerencia" o fluxo de dados da rede, estando diretamente conectado (ponto-a-ponto) a cada nó, daí surgiu a designação "Estrela". Toda informação enviada de um nó para outro deverá obrigatoriamente passar pelo ponto central, ou concentrador, tornando o processo muito mais eficaz, já que os dados não irão passar por todas as estações. O concentrador encarrega-se de rotear o sinal para as estações solicitadas, economizando tempo. Existem também redes estrela com conexão passiva (similar ao barramento), na qual o elemento central nada mais é do que uma peça mecânica que atrela os "braços" entre si, não interferindo no sinal que flui por todos os nós, da mesma forma que o faria em redes com topologia barramento. Mas este tipo de conexão passiva é mais comum em redes ponto-a-ponto lineares, sendo muito pouco utilizado já que os dispositivos concentradores (HUBs, Multiportas, Pontes e outros) não apresentam um custo tão elevado se levarmos em consideração as vantagens que são oferecidas.
